İstinat Duvarı İçin Geo Izgara

1. İstinat Duvarı için Geo Grid Ürün Genel Bakışı ve Zemin-Yapı Mekanizması

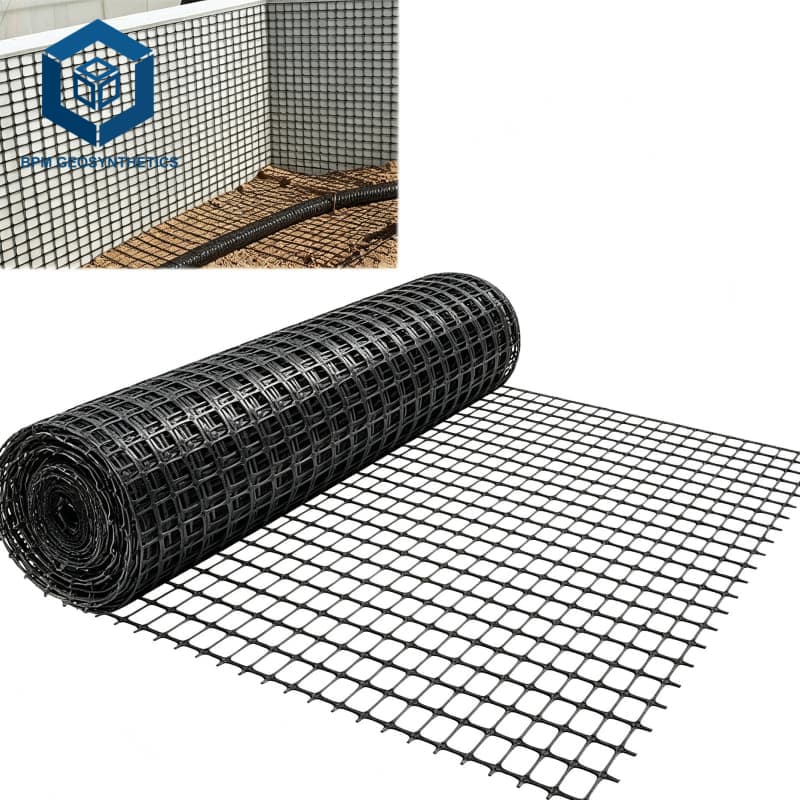

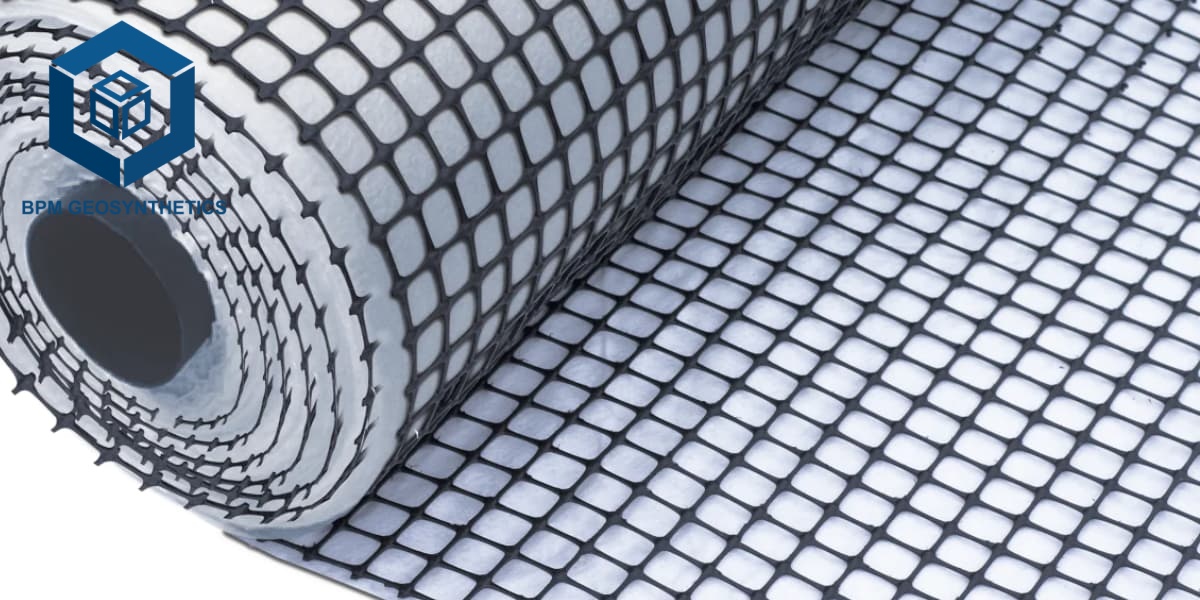

Yüksek mukavemetli istinat duvarı geo gridimiz, Mekanik Olarak Stabilize Edilmiş Toprak (MSE) duvarlarını ve Bölümlü İstinat Duvarlarını (SRW) stabilize etmek için özel olarak tasarlanmış yüksek moleküler ağırlıklı polimer reçinelerden (HDPE veya PET) üretilmiştir.

Kaplama bloklarının arkasındaki sıkıştırılmış toprak dolgu içine yatay olarak yüksek çekme dayanımlı geogrid katmanları yerleştirilerek, grid agrega ile güçlü bir mekanik kilitlenme etkisi yaratır. Bu kompozit toprak-grid yapısı, yanal toprak basıncını eksenel çekme direncine dönüştürerek duvar kaymasını, devrilmeyi ve derin oturma şev göçmelerini önler.

2. İstinat Duvarı için Geo Grid Temel Özellikleri ve Faydaları

2.1 Yüksek Uzun Vadeli Tasarım Mukavemeti (LTDS)

Olağanüstü çekme modülü ve optimum yük dağıtım yetenekleriyle mühendislik ürünü olan geogrid istinat duvarı, sürekli yanal toprak basıncını etkili bir şekilde emer ve yönlendirir. Bu yüksek uzun vadeli tasarım dayanımı, yerel gerilmeyi en aza indirir ve uzun vadeli yapısal yer değiştirmeyi önleyerek, ağır hizmet tipi istinat duvarları, köprü ayakları ve şiddetli dinamik ve statik yükler altındaki yüksek eğimli toprak takviye projeleri için maksimum stabilite sağlar.

2.2 Geliştirilmiş Dolgu Toprağı Kullanımı ve Uyumluluğu

Bilimsel olarak tasarlanmış açıklık boyutları ve kaburga geometrisi sayesinde, geogridli istinat duvarı, çok çeşitli dolgu malzemeleriyle üstün mekanik etkileşim elde eder. Bu, mühendislerin yapısal performanstan ödün vermeden sahadan elde edilen toprakları, geri dönüştürülmüş agregaları veya yerel olarak bulunan düşük kaliteli malzemeleri kullanmasına olanak tanır, böylece agrega tedarik giderlerini ve uzun mesafe nakliye maliyetlerini önemli ölçüde azaltır.

2.3 Yüksek Birleşim Dayanımı ve Yapısal Stabilite

Yüksek rijitlikteki yapısal bağlantılarla üretilen ürün, yerel gerilim yoğunlaşmalarına karşı yüksek bağlantı verimliliği sağlar. Esnek ızgara yapısı, ağır sıkıştırma işlemi sırasında fiziksel yırtılmayı ve nervür ayrılmasını önleyerek, ağır trafik yükleri, deprem olayları ve farklı oturma koşulları altında eşit gerilim dağılımı ve uzun vadeli duvar stabilitesi sağlar.

2.4 Üstün Mekanik ve Montaj Hasarı Direnci

Yüksek dayanıklılıklı polimerlerle formüle edilen istinat duvarı için geogrid, saha montajı sırasında keskin agregalar ve ağır inşaat makinelerinin neden olduğu aşınma, delinme ve mekanik kesmeye karşı aşırı direnç gösterir. Bu sağlam dayanıklılık, dolgu ve sıkıştırma aşamalarında mukavemet kaybını en aza indirerek malzemenin montaj sonrası tam tasarım güvenlik faktörünü korumasını sağlar.

2.5 Sürdürülebilir ve Çevre Dostu İnşaat Çözümü

Geleneksel rijit beton istinat yapılarını esnek güçlendirilmiş toprak şevleriyle değiştiren bu istinat duvarı sistemleri için geogrid kumaş, toplam karbon ayak izini ve çevresel etkiyi önemli ölçüde azaltır. Kapsamlı saha kazısı ihtiyacını en aza indirir, çimento tüketimini azaltır ve yeşil şev bitki örtüsünü destekleyerek sürdürülebilir, estetik açıdan hoş ve çevreye duyarlı bir mühendislik tercihi sunar.

3. İstinat Duvarı Mühendislik Uygulamaları için Geo Grid

3.1 Karayolu ve Demiryolu Mekanik Olarak StabilizeEdilmiş Toprak (MSE) İstinat Duvarları

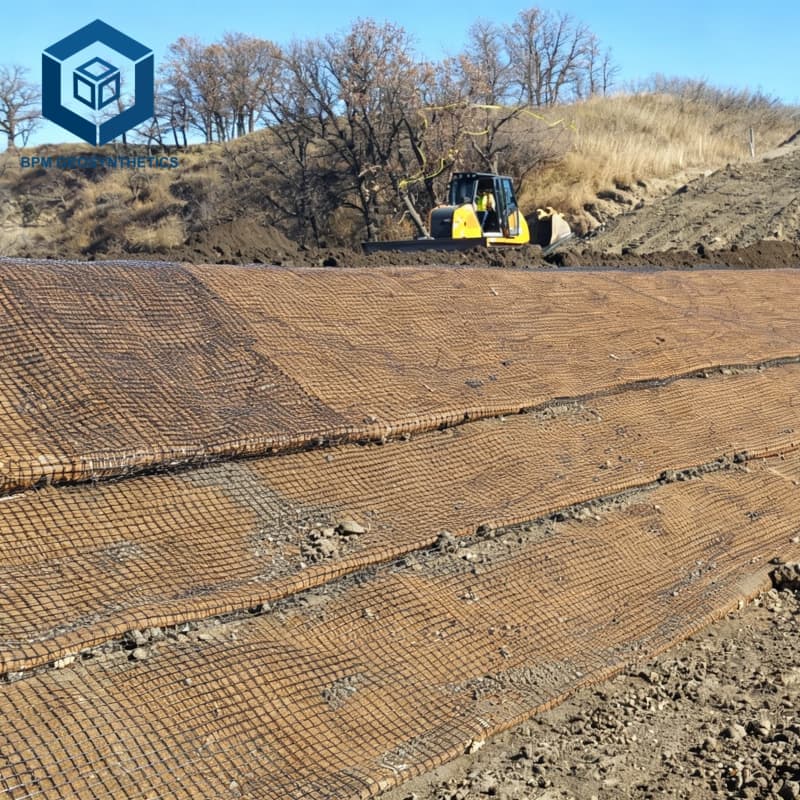

Sürekli ağır trafiğe, titreşime ve dinamik darbe kuvvetlerine maruz kalan yüksek yüklü ulaşım altyapısı için gerekli yapısal güçlendirmeyi sağlar. Yüksek yanal toprak basınçlarını emerek, istinat duvarları için geogrid güçlendirme, duvar hizasını korur, diferansiyel oturmayı önler ve karayolu dolgularının, demiryolu koridorlarının ve üst geçit yaklaşımlarının hizmet ömrünü önemli ölçüde uzatır.

3.2 Ticari ve Konut Segmentli İstinat Duvarları (SRW)

Uzun vadeli yapısal bütünlük ve estetik çok yönlülük sağlayarak ticari gelişmeler, konut toplulukları ve teraslı peyzaj projeleri için idealdir. Geogrid duvar, modüler beton bloklar, taş kaplamalar ve ahşap sistemlerle sorunsuz bir şekilde entegre olarak dik sınır duvarlarını stabilize eder, eğimli arazilerde inşa edilebilir arazi alanını maksimize eder ve değişken hidrolojik koşullar altında toprak kaymasını önler.

3.3 Köprü Ayakları ve Ağır Endüstriyel Yük Taşıyan Duvarlar

Aşırı yük kapasitesi ve yanal veya dikey yer değiştirme için sıfıra yakın tolerans gerektiren kritik mühendislik uygulamaları için tasarlanmıştır. Yüksek modüllü ızgara yapısı, köprü tabliyeleri, vinç pedleri, ağır makine temelleri ve liman depolama alanlarından gelen yoğun yerel gerilmeleri dolgu kütlesine eşit şekilde dağıtarak pahalı derin kazık temellerin yerine esnek, uygun maliyetli güçlendirilmiş toprak sistemleri getirir.

3.4 Dik Yamaç ve Nehir Kıyısı Erozyon Kontrol Yapıları

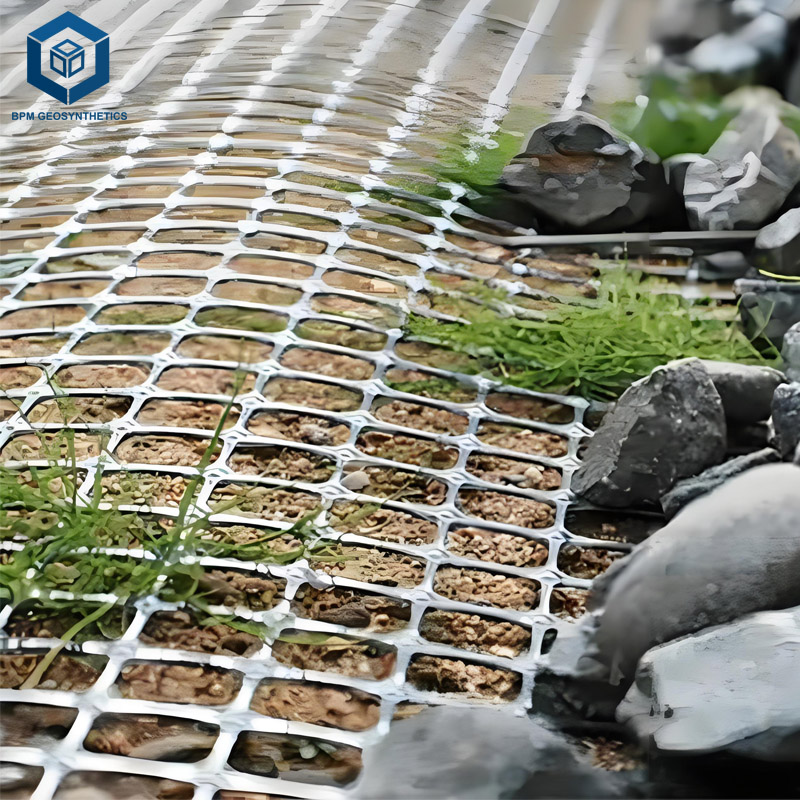

Dikleştirilmiş toprak şevleri, heyelan iyileştirme projeleri ve nehir kıyısı stabilizasyon yapıları için esnek, yüksek çekme dayanımlı takviye sağlar. Geogrid duvar, dolgu malzemelerini sıkıca yerinde tutarak hidrolik aşınmaya, şiddetli yağmur sızmasına ve hızlı su çekilmesine karşı dayanıklılık sağlarken, doğal bitki örtüsünün büyümesini kolaylaştırarak su yolları ve engebeli ortamlarda dayanıklı, çevre dostu yeşil şevler oluşturur.

4. Geogrid İstinat Duvarı Teknik Özellikleri

4.1 HDPE Tek Eksenli Geogrid Serisi (UX Serisi)

Dikey toprak tutma için birincil yönlü çekme dayanımı

4.2 PET Dokuma / Kaplı Geogrid Serisi (PET Serisi)

Yüksek çekme mukavemeti ve düşük uzama ile uzun modüler duvarlar için

5. İstinat Duvarı Standart Montaj İş Akışı için Geo Izgara

5.1 Temel ve Zemin Hazırlığı

Temel hendekini belirtilen tasarım derinliğine kadar kazın ve alt zemin toprağını gerekli yapısal yoğunluğa sıkıştırın. Stabil bir temel sağlamak için düz bir tesviye pedi (agrega veya donatısız beton) inşa edin. İstinat duvarı birimlerinin (modüler bloklar veya kaplama panelleri) ilk sırasını yerleştirin; grid yerleşimine başlamadan önce hizalamayı, seviyeyi ve yapısal geri çekmeyi doğrulayın.

5.2 Açma ve Grid Yönlendirmesi

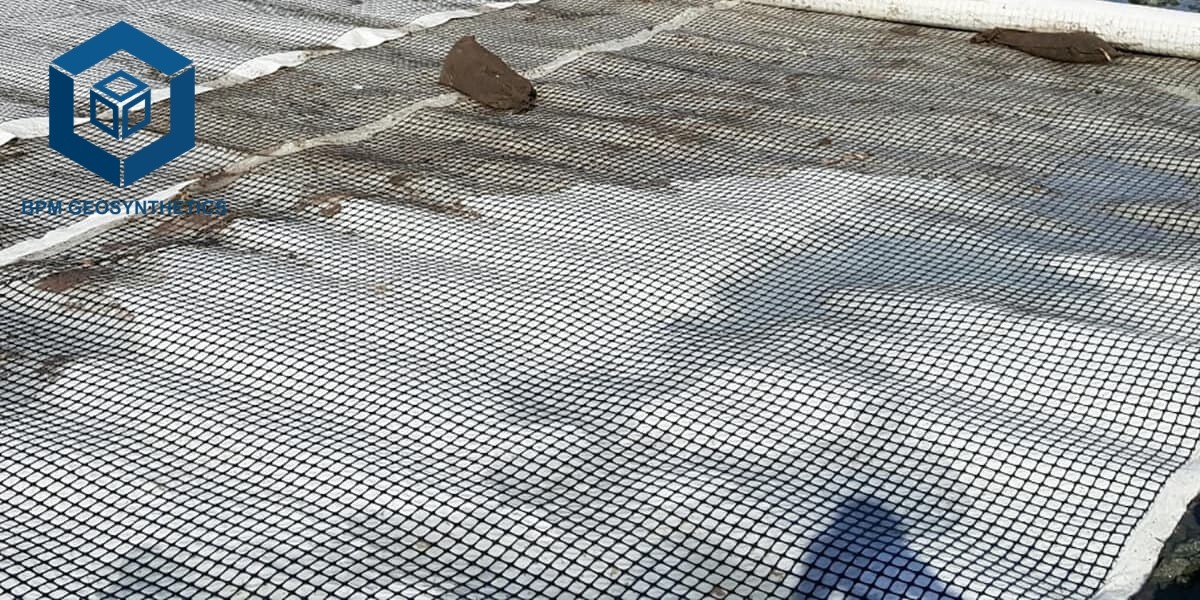

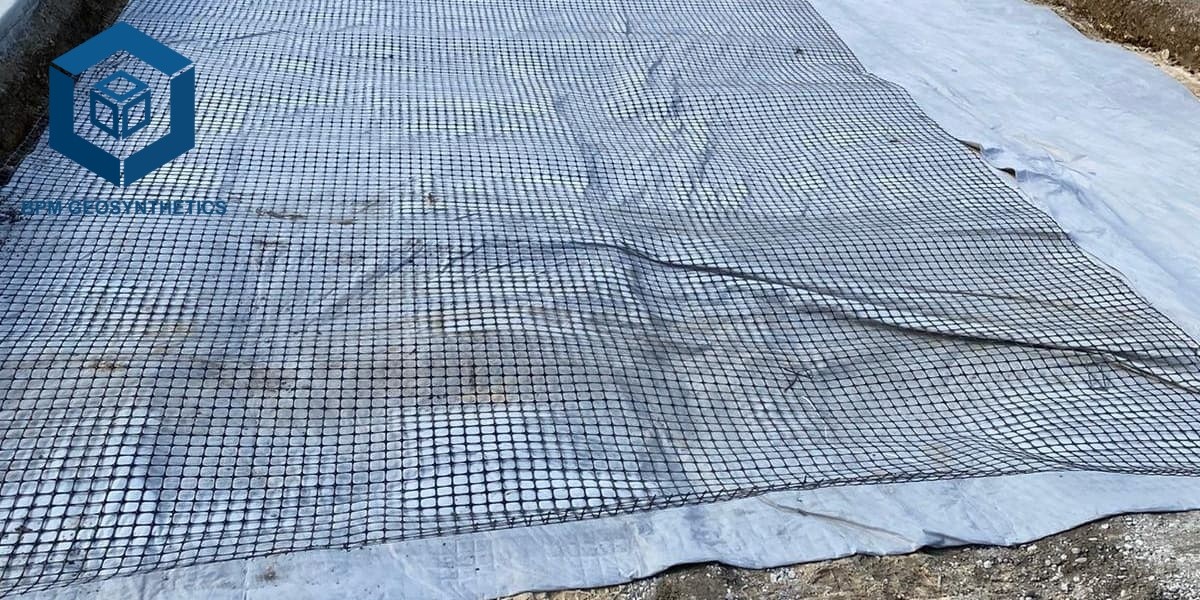

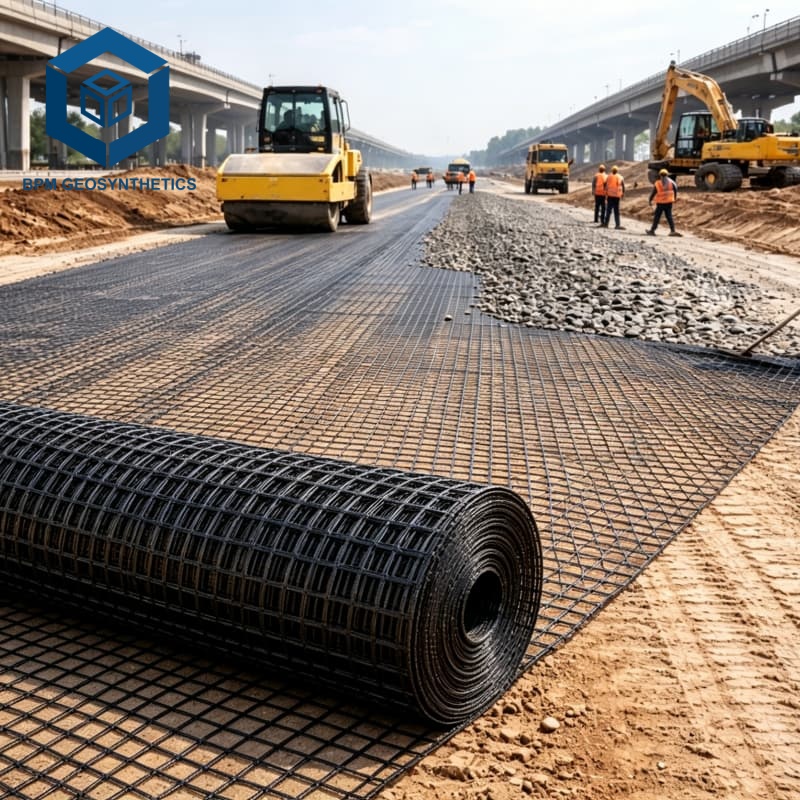

İstinat duvarı geo gridini sıkıştırılmış dolgu tabakasının yüzeyi boyunca düzgünce açın. Yüksek mukavemetli Makine Yönünün (MD), yanal toprak basıncını absorbe etmek için duvar yüzeyine kesinlikle dik yönlendirildiğinden emin olun. Geogridi belirtilen tasarım uzunluğuna kesin; proje mühendisi tarafından açıkça onaylanmadıkça birincil mukavemet yönünde bindirmelerden kaçının.

5.3 Gerilim, Ankraj ve Bağlantı

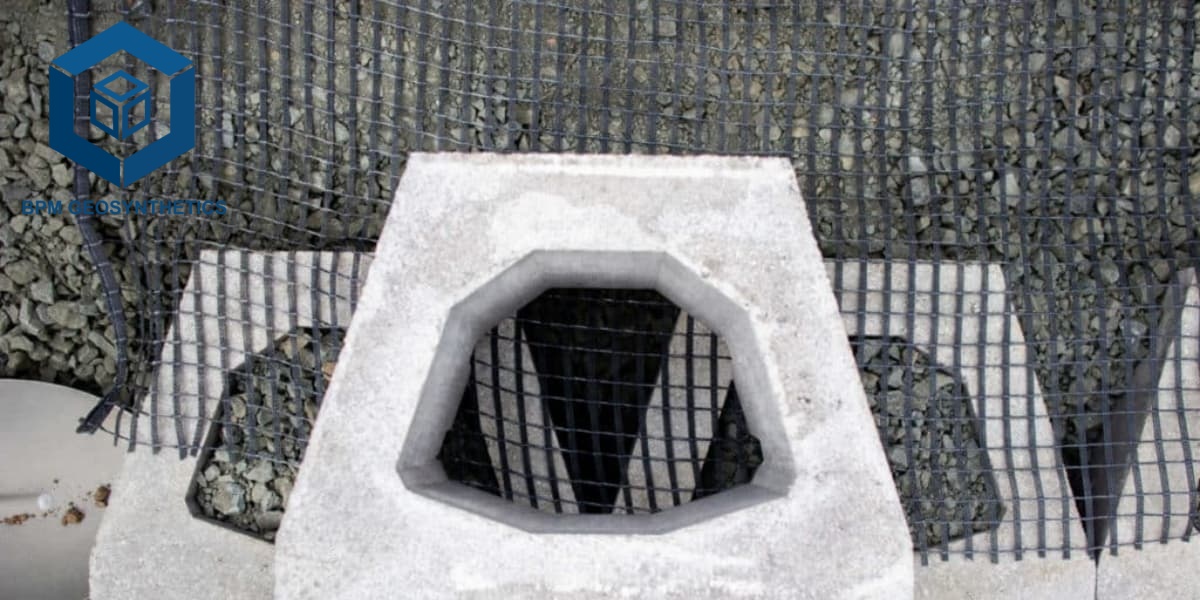

Geogrid takviyeli toprak duvarı, tüm gevşeklikleri, dalgalanmaları veya yüzey kırışıklıklarını gidermek için sıkıca çekin. Izgaranın arka kenarını montaj çivileri, kazıklar veya zımbalar kullanarak alt zemine sabitleyin. Geogridin ön kenarını, sistem tasarımına göre mekanik bağlantı elemanları, sürtünme pimleri veya beton blok dudak kanalları kullanarak istinat duvarı kaplama birimlerine güvenli bir şekilde bağlayın.

5.4 Dolgu Yerleştirme ve Sıkıştırma

Dolgu malzemesini, kaplama birimlerinin hemen arkasından başlayarak dökün ve geogridin kuyruğuna doğru dışarıya yayın. Sıkıştırma makineleriyle geogrid takviyeli istinat duvarının üzerinden geçmeden önce minimum 150–200 mm sıkıştırılmamış tabaka kalınlığı koruyun. Lastik tekerlekli ekipman veya titreşimli silindirlerin, çıplak ızgarayla doğrudan temastan kaçınmak için yalnızca yerleştirilmiş agrega tabakasının üzerinde çalışmasını sağlayın. Sıkıştırma, duvar yüzünden uzağa doğru paralel geçişlerle yapılmalıdır.

6. Geo Grid, İstinat Duvarı Sistemlerinde Nasıl Çalışır?

Bir istinat duvarı, dolgu toprağından gelen yatay basınca sürekli maruz kalır. Uygun takviye olmadan, aşırı toprak hareketi duvarın yer değiştirmesine, çatlamasına veya yapısal hasara yol açabilir.

İstinat duvarı geogridi, yapısal performansı birkaç mekanizma ile iyileştirir:

6.1 Toprak Kenetlenme İyileştirmesi

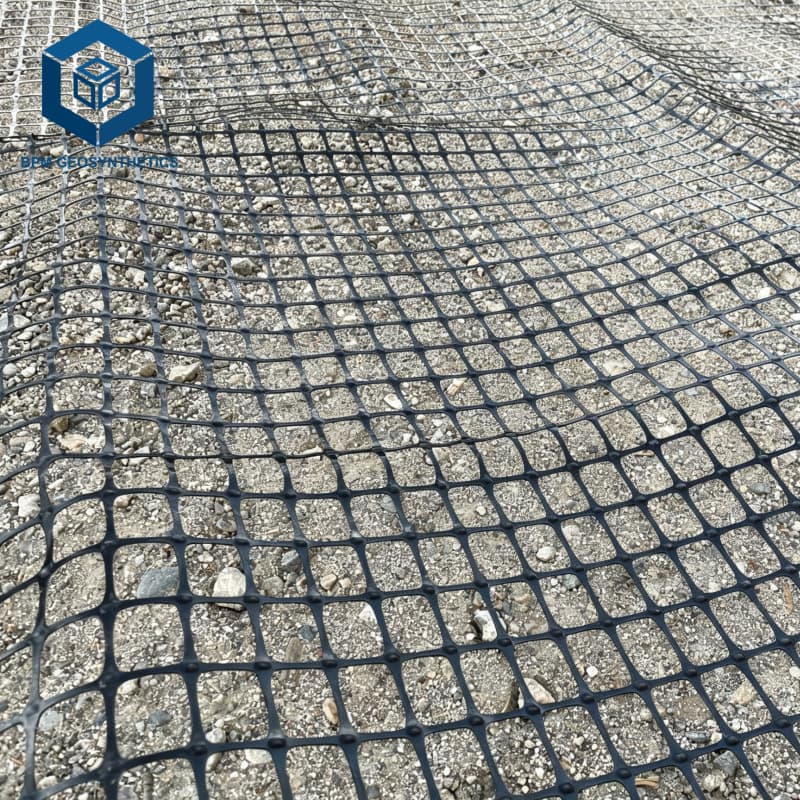

Açık ızgara yapısı, toprak parçacıklarının geçmesine ve açıklıklara kilitlenmesine olanak tanır. Bu etkileşim, geogrid ile toprak arasında güçlü sürtünme oluşturarak genel stabiliteyi artırır.

6.2 Çekme Takviyesi

Geogrid istinat duvarı takviyesi, toprak basıncının oluşturduğu çekme kuvvetlerine direnmek için yüksek çekme mukavemeti sağlar. Takviye katmanı, gerilimi istinat duvarı yüzeyinden uzağa aktarır ve yükleri daha eşit dağıtır.

6.3 Azaltılmış Yanal Hareket

Duvarın arkasındaki toprak deformasyonunu sınırlayarak, geogrid takviyeli toprak istinat duvarları oturma, kayma ve dönme risklerini en aza indirir ve istinat yapılarının uzun vadeli performansını korumaya yardımcı olur.

6.4 İyileştirilmiş Yük Dağılımı

Takviyeli toprak kütlesi entegre bir yapı olarak hareket eder, istinat duvarlarının daha yüksek yüklere dayanmasını sağlarken inşaat malzemesi gereksinimlerini azaltır.

7. İstinat Duvarı İçin Geo Grid Hakkında Sıkça Sorulan Sorular

S1: İstinat duvarı için geo gridin amacı nedir?

Geogrid, çekme direnci sağlayarak ve toprak stabilitesini iyileştirerek bir istinat duvarının arkasındaki toprağı güçlendirir. Yanal hareketi azaltmaya ve yapının genel dayanıklılığını artırmaya yardımcı olur.

S2: İstinat duvarları için en iyi geogrid türü hangisidir?

Tek eksenli geogridler, toprak basıncının etki ettiği yönde yüksek çekme dayanımı sağladıkları için istinat duvarlarında yaygın olarak kullanılır.

S3: İstinat duvarı için geo grid ne kadar dayanır?

Yüksek kaliteli geogridler, uygun koşullarda doğru şekilde monte edildiğinde genellikle onlarca yıl süren uzun vadeli performans sağlayabilir.

S4: Geogrid, bir istinat duvarının arkasında ne kadar uzanmalıdır?

Gerekli donatı uzunluğu, duvar yüksekliğine, zemin koşullarına ve mühendislik tasarım gereksinimlerine bağlıdır.

S5: Geogrid, konut istinat duvarları için kullanılabilir mi?

Evet. Geogridler, konut peyzaj duvarları, bahçe duvarları ve küçük donatılı istinat yapıları için yaygın olarak kullanılır.

S6: Geogridlerin üretiminde hangi malzemeler kullanılır?

Yaygın malzemeler arasında HDPE, polipropilen (PP) ve polyester (PET) bulunur; proje gereksinimlerine göre seçilir.

S7: Geogrid, geleneksel istinat yöntemlerinden daha mı iyidir?

Geogridler, malzeme kullanımını azaltırken ve inşaat verimliliğini artırırken hafif, esnek ve uygun maliyetli bir donatı çözümü sağlar.

S8: İstinat duvarı uygulamaları için neden BPM Geosynthetics geogridini seçmelisiniz?

BPM Geosynthetics, güvenilir performans, özelleştirilmiş spesifikasyonlar, sıkı kalite kontrol ve küresel inşaat projeleri için profesyonel destek sunan yüksek kaliteli geogrid ürünleri sağlar.

8. Özet ve Öneriler

Doğru takviye geogridini seçmek, herhangi bir istinat duvarının yapısal bütünlüğü ve uzun vadeli güvenliği için kritiktir. Yüksek mukavemetli geogridlerimiz, ultra düşük uzun vadeli sünme, üstün kimyasal direnç ve optimize edilmiş toprak kilitlenme performansını birleştirir—MSE duvarlarınızın ve şevlerinizin 100 yıldan fazla sağlam kalmasını sağlar.

İster yüksek yüklü bir otoyol dolgusu, ister ticari modüler blok duvar veya konut teraslı bir şev tasarlıyor olun, fabrika çıkışı fiyatlandırma, sıkı ISO/CE kalite uyumluluğu ve saha gereksinimlerinize göre uyarlanmış özel rulo boyutları sunuyoruz.
