Geomembran ve Geosentetik Kil Astar: Mühendislik Karşılaştırması
Jeomembran ile jeosentetik kil astar arasındaki fark nedir?
Jeomembran ve jeosentetik kil astar karşılaştırmasıBu çalışma, iki farklı bariyer teknolojisini değerlendirmektedir: polimerik jeomembranlar (HDPE, LLDPE, PVC) ve jeosentetik kil astarlar (GCL'ler - jeotekstiller arasına yerleştirilmiş bentonit kil). İnşaat mühendisleri, EPC yüklenicileri ve satın alma yöneticileri için, jeomembran ile jeosentetik kil astar arasındaki farkı anlamak, depolama alanı astarları, ikincil muhafaza ve gölet uygulamaları için kritik öneme sahiptir. HDPE jeomembranlar (1,5 mm), son derece düşük geçirgenlik (k = 1 × 10⁻¹⁴ m/s), mükemmel kimyasal direnç ve 50-100+ yıllık tasarım ömrü sunar, ancak delinmeye karşı hassastır ve uzman kaynak gerektirir. Jeomembranlar (tipik olarak 5–10 mm kalınlığında) daha yüksek geçirgenliğe (hidrate olduğunda k = 1–5 × 10⁻¹¹ m/s) sahiptir, kendi kendini onarma özelliklerine sahiptir (bentonit küçük delikleri kapatmak için şişer) ve kurulumu daha kolaydır (üst üste bindirme, kaynak gerektirmez), ancak kuruma (büzülme çatlakları), katyon değişimi (kimyasal bozulma) ve hidrolik aşırı yüklenmeye karşı hassastırlar. Bu kılavuz, jeomembran ve jeosentetik kil astarı hakkında mühendislik verileri sunmaktadır: geçirgenlik karşılaştırması, kendi kendini onarma yeteneği, kurulum gereksinimleri, kimyasal uyumluluk ve depolama alanı taban astarları, son örtüler ve madencilik uygulamaları için uygulamaya özel öneriler.
Teknik Özellikler: Jeomembran ve Jeosentetik Kil Astar Karşılaştırması
Aşağıdaki tabloda, GRI GM13 ve GRI GC8 standartlarına göre HDPE geomembranlar ve GCL'ler arasındaki kritik mühendislik parametreleri karşılaştırılmıştır.
| Parametre | HDPE Jeomembran (1,5 mm) | GCL (Jeosentetik Kil Astarı) | Mühendisliğin Önemi |
|---|---|---|---|
| Geçirgenlik (hidrolik iletkenlik, k) | ~1 × 10⁻¹⁴ m/s | 1 – 5 × 10⁻¹¹ m/s (hidratlı) | HDPE, jeomembran ile jeosentetik kil astar karşılaştırmasında temel fark olan 1.000-10.000 kat daha az geçirgendir. |
| Kalınlık (nominal) | 1,0 – 2,5 mm | 5 – 10 mm (susuz); suyla temas ettiğinde 10–20 mm'ye kadar şişer. | GCL daha kalındır ancak geçirgenliği daha yüksektir. |
| Deliklerin Kendiliğinden İyileşmesi | Yok (delik açık sızıntı yolunu koruyor) | Evet (bentonit küçük delikleri kapatmak için şişer) | GCL, çivi deliklerini ve küçük delikleri kendiliğinden kapatabilir; HDPE ise onarım gerektirir. |
| Kuruma Çatlaması Riski | Hiçbiri | Yüksek (bentonit kuruduğunda büzülür, çatlaklar oluşur) | GCL'nin neminin korunması veya 48 saat içinde örtülmesi gerekmektedir. |
| Kimyasal Uyumluluk | Mükemmel (pH 2–12'ye ve hidrokarbonlara karşı dirençli) | Zayıf (bentonit yüksek tuz oranında, düşük/yüksek pH'ta ve hidrokarbon maruziyetinde bozulur) | HDPE, aşındırıcı sızıntı suları veya endüstriyel kimyasallar için üstün bir malzemedir. |
| Katyon Değişim Duyarlılığı | Hiçbiri | Evet (sodyum bentonit sert suda kalsiyum bentonite dönüşerek şişmeyi azaltır) | GCL'nin performansı yüksek kalsiyum veya tuzlu ortamlarda düşer. |
| Hidrasyon İhtiyacı | Hiçbiri (her zaman geçirimsiz) | Evet (düşük geçirgenlik elde etmek için nemlendirilmesi gerekir) | GCL kuru olarak monte edilir; şişmesi ve sızdırmazlık sağlaması için neme ihtiyaç duyar. |
| Kurulum Karmaşıklığı | Yüksek (termal kaynak, kaynak dikişi testi) | Düşük (150–300 mm üst üste bindirme, kaynak yok) | GCL'nin kurulumu daha hızlıdır, daha az vasıflı iş gücü gerektirir. |
| Delinme Direnci | Orta zorlukta (jeotekstil yastık gerektirir) | Orta derecede (bentonit deliklerden dışarı çıkabilir) | Her ikisi de keskin alt zeminden korunmaya ihtiyaç duyar. |
| Tipik Maliyet (€/m² kurulum dahil) | 8 – 13 | 6 – 10 | GCL'nin kurulum maliyeti genellikle daha düşüktür. |
Anahtar paket servisi:Jeomembran ile jeosentetik kil astar karşılaştırması, HDPE'nin çok daha düşük geçirgenliğe (1.000–10.000 kat) ve üstün kimyasal dirence sahip olduğunu, ancak GCL'nin kendi kendini onarma özelliğine ve daha kolay kurulum imkanına sahip olduğunu göstermektedir. Kompozit astarlar (HDPE + GCL) her ikisinin de avantajlarını bir araya getirir.
Malzeme Yapısı ve Bileşimi: Jeomembran ve Jeosentetik Kil Astar Karşılaştırması
Jeomembran ve jeosentetik kil astar seçiminde yapısal farklılıkları anlamak çok önemlidir.
| Mülk | HDPE Jeomembran | GCL | Bariyer Mekanizması |
|---|---|---|---|
| Malzeme | Polimer (polietilen) | Sodyum bentonit kil + jeotekstil | HDPE: fiziksel bariyer; GCL: hidrolik bariyer (şişen kil). |
| Yapı | Homojen tabaka | Dokuma/dokumasız jeotekstiller arasına yerleştirilmiş bentonit (iğneyle delinmiş veya yapıştırıcıyla bağlanmış) | GCL'nin taşıyıcı geotekstil, bentonit çekirdeği ve örtü geotekstili bulunmaktadır. |
| Kendini İyileştirme Mekanizması | Hiçbiri | Bentonit, küçük delikleri doldurmak için şişer (hacminin 10-15 katına kadar). | GCL, çapı yaklaşık 3 mm'ye kadar olan tırnak deliklerini kapatabilir. |
| Arıza Modu | Delinme, dikiş arızası, gerilme çatlaması | Kuruma çatlaması, katyon değişimi, iç aşınma | Her birinin kendine özgü bir zaafı var. |
Mühendislik anlayışı:Jeomembran ve jeosentetik kil astar karşılaştırması, jeomembranların bariyer işlevi için bentonit hidratasyonuna ve şişmesine bağlı olduğunu ortaya koymaktadır; bentonit hidrate olamazsa (kurak iklim) veya zayıf şişerse (kimyasal uyumsuzluk), bariyer işlevini yitirir. HDPE ise çevre koşullarından bağımsız olarak gerçek bir fiziksel bariyerdir.
Üretim Süreci: Jeomembran ve Jeosentetik Kil Astar Üretimi
HDPE jeomembranlar ve GCL'ler arasında üretim yöntemleri önemli ölçüde farklılık göstermektedir.
HDPE geomebran üretimi:Saf PE100 reçinesi + karbon siyahı + antioksidanların ekstrüzyonu → düz kalıp → kalenderleme → soğutma → sarım. GRI GM13 standardına göre fabrika kontrollü kalite.
GCL üretimi:
Sodyum bentonit kili madeninden çıkarılır, kurutulur ve toz haline getirilir.
Kil, iki jeotekstil (taşıyıcı ve örtü) arasına eşit olarak dağıtılmıştır.
Bentonitin yerinde tutulması için iğneleme (lif dolanması) veya yapıştırıcı bağlama yöntemleri kullanılır.
Nakliye sırasında erken nemlenmeyi önlemek için nem engelleyici (isteğe bağlı)
Rulo halinde ve nem geçirmez ambalajda paketlenmiştir (GCL'nin raf ömrü için kritik öneme sahiptir).
Kalite kontrol farklılıkları:HDPE: GRI GM13'e göre fabrika testleri. GCL: bentonit şişme indeksi (ASTM D5890), sıvı kaybı (ASTM D5891), soyulma mukavemeti (ASTM D6496) ve hidrolik iletkenlik (ASTM D6766).
Performans Karşılaştırması: Jeomembran, Jeosentetik Kil Astar ve Kompozit
Sadece HDPE, sadece GCL ve kompozit (HDPE + GCL) sistemlerinin karşılaştırılması.
| Astar Sistemi | Etkin Geçirgenlik (k) | Öz İyileşme | Kimyasal Direnç | Göreceli Kurulum Maliyeti | Tipik Uygulamalar |
|---|---|---|---|---|---|
| Sadece HDPE (1,5 mm) | ~1 × 10⁻¹⁴ m/s | HAYIR | Harika | 1,2x | Düzenli depolama sahası taban örtüleri, madencilik, kimyasal muhafaza |
| GCL yalnızca (5–10 mm) | 1–5 × 10⁻¹¹ m/s | Evet (küçük delikler) | Orta derecede (pH 5–9, hidrokarbonlardan kaçının) | 1,0x (temel değer) | Depolama sahası kapakları, ikincil muhafaza (agresif olmayan), göletler}, |
| Kompozit (HDPE + GCL) | ~1 × 10⁻¹⁴ m/s (HDPE belirleyici faktördür) | GCL, HDPE'deki delinmeleri kendi kendine onarır. | Mükemmel (HDPE, GCL'yi korur) | 1,6 – 1,8x | Depolama sahası alt kaplamaları (yedek bariyer), yüksek riskli muhafaza}, |
Çözüm:Jeomembran ve jeosentetik kil astar karşılaştırması, HDPE'nin düşük geçirgenlik ve kimyasal direnç açısından üstün olduğunu; GCL'nin ise kendi kendini onarma özelliği ve daha düşük maliyet sunduğunu göstermektedir. Kompozit astarlar, kritik uygulamalar için avantajları bir araya getirir.
Endüstriyel Uygulamalar: Jeomembran mı Yoksa Jeosentetik Kil Astar mı Seçimi
Kullanım alanı, jeomembran mı yoksa jeosentetik kil astar mı kullanılacağına dair doğru tercihi belirler.
Çöp depolama alanlarının alt kısımlarına yerleştirilen astarlar (belediye katı atıkları):Kompozit astar (HDPE + GCL) veya sıkıştırılmış kil üzerine HDPE. GCL tek başına birincil muhafaza için yeterli değildir.
Çöp depolama alanının nihai örtüleri (yan eğimler ve üst kaplama):Genellikle GCL kullanılır (düşük maliyetli, kendi kendini onaran). HDPE ise dik yamaçlar veya gaz bariyeri gereksinimleri için kullanılır.
Madencilik yığın liç pedleri (asidik liç suyu):HDPE gereklidir. GCL asitle uyumlu değildir.

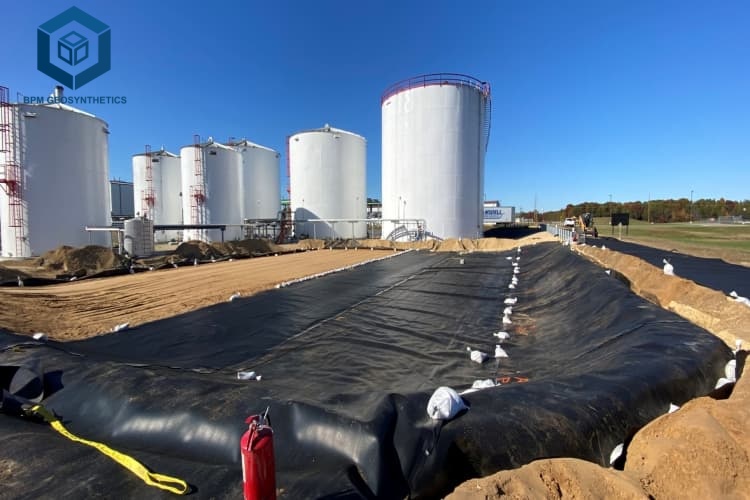

İkincil muhafaza (tank çiftlikleri, kimyasal tesisler):Aşındırıcı kimyasallar için HDPE; tehlikeli olmayan sıvılar (örneğin su, dizel) için GCL kullanılır.
Gölet astarları (su, su ürünleri yetiştiriciliği):GCL, düşük debili sular (≤ 3 m) için uygundur. HDPE ise daha yüksek debili sular veya daha uzun ömür için idealdir.
Kirlenmiş toprağın korunmasına yönelik örtüler (kirlenmiş toprağın muhafaza edilmesi):GCL, düzensiz yüzeylere kolay döşenmesi nedeniyle sıklıkla kullanılır.
Sektörde Sık Karşılaşılan Sorunlar: Jeomembran ve Jeosentetik Kil Astar Arızaları
Yanlış malzeme seçimi veya montajından kaynaklanan gerçek dünya arızaları.
Problem 1: Kurak iklimde (örtüsüz) GCL kuruma çatlaması
Ana neden:Örtü yerleştirilmeden önce GCL güneşe maruz bırakıldı. Bentonit kurudu, büzüldü, çatladı ve geçirgenliği 1000 kat arttı.Çözüm:GCL'yi kurulumdan sonraki 48 saat içinde örtün. Kuru iklimlerde bunun yerine HDPE kullanın veya nem tutma katmanı uygulayın.
Sorun 2: Alt temel taşları nedeniyle HDPE delinmesi
Ana neden:Keskin taşların üzerine yeterli jeotekstil yastık olmadan 1,5 mm kalınlığında HDPE levha döşendi.Çözüm:Alt tabaka koruması olarak GCL kullanın (GCL küçük delikleri kendi kendine onarabilir) veya geotekstil miktarını 500 g/m²'ye çıkarın. Kompozit astar (HDPE altında GCL) bu arıza türünü önler.
Problem 3: Tuzlu sızıntı suyunda (çöp depolama alanı taban astarı) GCL katyon değişimi
Ana neden:GCL'deki sodyum bentonit, yüksek kalsiyumlu sızıntı suyunda kalsiyum bentonite dönüştü. Şişme indeksi 24 mL/2g'den < 10 mL/2g'ye düştü, geçirgenlik 1 × 10⁻⁹ m/s'ye yükseldi.Çözüm:Aşındırıcı sızıntı suları için HDPE veya polimerle güçlendirilmiş GCL belirtin.
Problem 4: Montaj öncesi GCL hidrasyonu (erken şişme)
Ana neden:Nakliye sırasında nem geçirmez ambalaj hasar gördü. Rulo halindeki bentonit hidrate olarak genleşti ve rulo deformasyonuna neden oldu.Çözüm:GCL ambalajını teslim aldığınızda kontrol edin. Hasarlı veya yırtılmış ambalajlı ruloları reddedin.
Jeomembran ve Jeosentetik Kil Astar Seçiminde Risk Faktörleri ve Önleme Stratejileri
Risk: Agresif kimyasal ortam için GCL'nin belirtilmesi:Bentonit asitler, hidrokarbonlar ve yüksek tuz konsantrasyonları nedeniyle bozunur.Azaltma:pH değeri 5'ten düşük veya 9'dan yüksek olan durumlarda, hidrokarbonlar veya yüksek TDS'li sızıntı suyu için GCL yerine HDPE belirtin.
Risk: Kurak iklimde GCL'nin kuruması:Çatlaklar, nemlenme gerçekleşmeden önce oluşur.Hafifletme:GCL'yi 48 saat içinde örtün. Nem tutma katmanı (150 mm toprak) kullanın veya HDPE belirtin.
Risk: Alt zemin taşlarından HDPE'nin delinmesi:Kendiliğinden iyileşme yok.Hafifletme:HDPE (kompozit astar) altına yastık tabakası olarak GCL kullanın — GCL, HDPE'ye nüfuz eden delikleri kendi kendine onarır mı? Tam olarak değil; GCL, HDPE'ye yapılan delinmelere karşı sızdırmazlık sağlar ancak HDPE'de delik kalır.
Risk: GCL iç erozyonu (hidrolik gradyan):Bentonit, yüksek hidrolik basınç altında (> 30 m) iğneyle delinmiş GCL'den yıkanarak dışarı çıkabilir.Hafifletme:Yüksek basınçlı uygulamalar (> 10 m) için HDPE veya daha güçlü geotekstillerle güçlendirilmiş GCL kullanın.
Tedarik Kılavuzu: Jeomembran ve Jeosentetik Kil Astar Arasında Seçim Nasıl Yapılır?
B2B satın alma kararları için bu 8 adımlık kontrol listesini izleyin.
Kimyasal maruziyeti belirleyin:Aşındırıcı kimyasallar (asitler, hidrokarbonlar, tuzlu sızıntı suyu) → HDPE. Su, hafif sızıntı suyu → GCL kabul edilebilir.
İklim ve su kaynakları potansiyelini değerlendirin:Kurak iklim, su kaynağı yok → HDPE. Nemli iklim veya su mevcut → GCL mümkün.
Delinme riskini değerlendirin:Keskin alt temel → kompozit astar (HDPE altında GCL) veya tek başına GCL (kendiliğinden onarıcı). Tek başına HDPE, jeotekstil yastık gerektirir.
Kurulum programını göz önünde bulundurun:Hızlı kurulum, sınırlı vasıflı iş gücü → GCL (üst üste bindirme, kaynak gerektirmez). Vasıflı kaynakçılar mevcut → HDPE.
Hidrolik basıncı (su basıncını) belirleyin:Yükseklik 10 m'den fazla ise HDPE gereklidir. Yükseklik 3 m'den az ise GCL kabul edilebilir.
Maliyeti karşılaştırın:GCL'nin kurulum maliyeti genellikle HDPE'ye (8–13 €/m²) kıyasla daha düşüktür (6–10 €/m²). Kompozit astar (HDPE + GCL) ise 14–22 €/m²'dir.
Numune siparişi verin ve uyumluluk testlerini gerçekleştirin:GCL için, sahaya özgü su/sızıntı suyu ile bentonit şişme indeksini test edin (ASTM D5890). HDPE için kimyasal direnci test edin.
Garanti ve kullanım ömrünü inceleyin:HDPE: 50–100+ yıl. GCL: 20–50 yıl (çevreye bağlı). Kompozit: 50–100+ yıl.
Mühendislik Vaka Çalışması: Katı Atık Depolama Alanı Taban Kaplamasında Jeomembran ve Jeosentetik Kil Kaplama Karşılaştırması
Proje türü:Belediye katı atık depolama alanının taban örtüsü.
Konum:ABD'nin orta batı bölgesi (ılıman iklim, kil alt zemin).
Proje boyutu:100.000 m².
Değerlendirilen seçenekler:
- Seçenek A: 300 mm sıkıştırılmış kil üzerine 1,5 mm HDPE geomebran.
- Seçenek B: 300 mm sıkıştırılmış kil üzerine GCL (5 mm).
- Seçenek C: Kompozit (300 mm sıkıştırılmış kil üzerine 1,5 mm HDPE, GCL)
Jeomembran ve jeosentetik kil astar karşılaştırma sonuçları:
- Geçirgenlik: Seçenek A: 1e-14 m/s; Seçenek B: 1e-11 m/s (daha yüksek); Seçenek C: 1e-14 m/s (HDPE belirleyici faktördür).
- Kurulum maliyeti: Seçenek A: 12 €/m²; Seçenek B: 9 €/m²; Seçenek C: 17 €/m².
- Yasal Düzenleme: B Seçeneği (yalnızca GCL), EPA tarafından birincil astar olarak kabul edilmemiştir. A ve C Seçenekleri kabul edilmiştir.
Karar:A seçeneği (kil üzerine HDPE) seçildi — kompozite göre daha düşük maliyetli ve yasal gereklilikleri karşılıyor.
10 yıl sonraki sonuç:Sızıntı yok. Yalnızca GCL (Seçenek B) uyumlu olmazdı ve sızıntı kimyası nedeniyle potansiyel olarak başarısız olurdu.
Sıkça Sorulan Sorular: Jeomembran mı, Jeosentetik Kil Astar mı?
S1: Hangisinin geçirgenliği daha düşüktür — jeomembran mı yoksa GCL mi?
Geomembran. HDPE geçirgenliği ~1 × 10⁻¹⁴ m/s, GCL 1–5 × 10⁻¹¹ m/s'dir. HDPE 1.000–10.000 kat daha az geçirgendir; bu, geomembran ve geosentetik kil astar karşılaştırmasında en önemli faktördür.
S2: GCL delinmeleri kendiliğinden onarır mı?
Evet, küçük delikler için (≤ 3 mm çap). Bentonit kili hidratlandığında şişer, tırnak deliklerini ve küçük yırtıkları kapatır. HDPE kendi kendine iyileşmez; herhangi bir delik, onarılıncaya kadar bir sızıntı yoludur.
S3: GCL, çöp depolama alanlarının taban kaplamalarında kullanılabilir mi?
Genellikle birincil astar olarak kullanılmaz. EPA, katı atık depolama alanları için kompozit astar (HDPE + GCL veya HDPE + kil) kullanılmasını şart koşmaktadır. GCL tek başına, depolama alanı örtüleri veya ikincil muhafaza için kullanılabilir.
S4: GCL kuruma çatlamasına ne sebep olur?
GCL, hidratasyondan önce kuruduğunda, bentonit büzülerek 10 mm genişliğe kadar çatlaklar oluşturur. Geçirgenlik 1000 kat artar. Bunu önlemek için GCL'yi kurulumdan sonraki 48 saat içinde örtün.
S5: GCL kimyasallara karşı dayanıklı mıdır?
Hayır. Sodyum bentonit asidik (pH < 5), alkali (pH > 9), yüksek tuzlu veya hidrokarbonlu ortamlarda bozunur. HDPE kimyasal direnç açısından çok daha üstündür.
S6: GCL'de katyon değişimi nedir?
GCL içerisindeki sodyum bentonit, sert suya veya kalsiyum açısından zengin süzüntü suyuna maruz kaldığında kalsiyum bentonite dönüşebilir. Kalsiyum bentonit daha az şişer (2g başına 10 mL; sodyum bentonitte 24 mL iken), bu da geçirgenliği artırır. Yüksek kalsiyum içeren ortamlarda polimerle güçlendirilmiş GCL veya HDPE kullanın.
S7: Hangisinin kurulumu daha kolaydır — jeomembran mı yoksa GCL mi?
GCL daha kolaydır. Rulolar üst üste bindirilerek (150–300 mm) yerleştirilir, kaynak gerekmez. HDPE ise uzman termal kaynak, dikiş testi ve daha fazla kalite kontrolü gerektirir.
S8: Kompozit astar nedir?
Kompozit astar, HDPE jeomembranın GCL (veya sıkıştırılmış kil) üzerine yerleştirilmesiyle oluşturulur. HDPE son derece düşük geçirgenlik sağlar; GCL ise küçük delikleri kendi kendine onarır ve yedek bariyer görevi görür. Bu, modern çöplükler için tercih edilen sistemdir.
S9: GCL'nin ömrü HDPE'ye kıyasla ne kadar uzundur?
HDPE: Uygun reçine ile 50–100+ yıl (PE100, PENT ≥ 500 saat). GCL: Ortama bağlı olarak 20–50 yıl (kuruma, kimyasal saldırı, donma-çözülme). Kompozit astar, HDPE'nin tasarım ömrüne ulaşır.
S10: GCL, yüksek hidrolik basınç altında (> 10 m) kullanılabilir mi?
Tavsiye edilmez. Yüksek hidrolik basınç, iğneyle delinmiş GCL'lerde iç erozyona (bentonit yıkanmasına) neden olabilir. 10 m'den yüksek basınç için, HDPE veya daha güçlü geotekstiller ve daha yüksek bentonit kütlesine sahip takviyeli GCL kullanın.
